Orivent 01

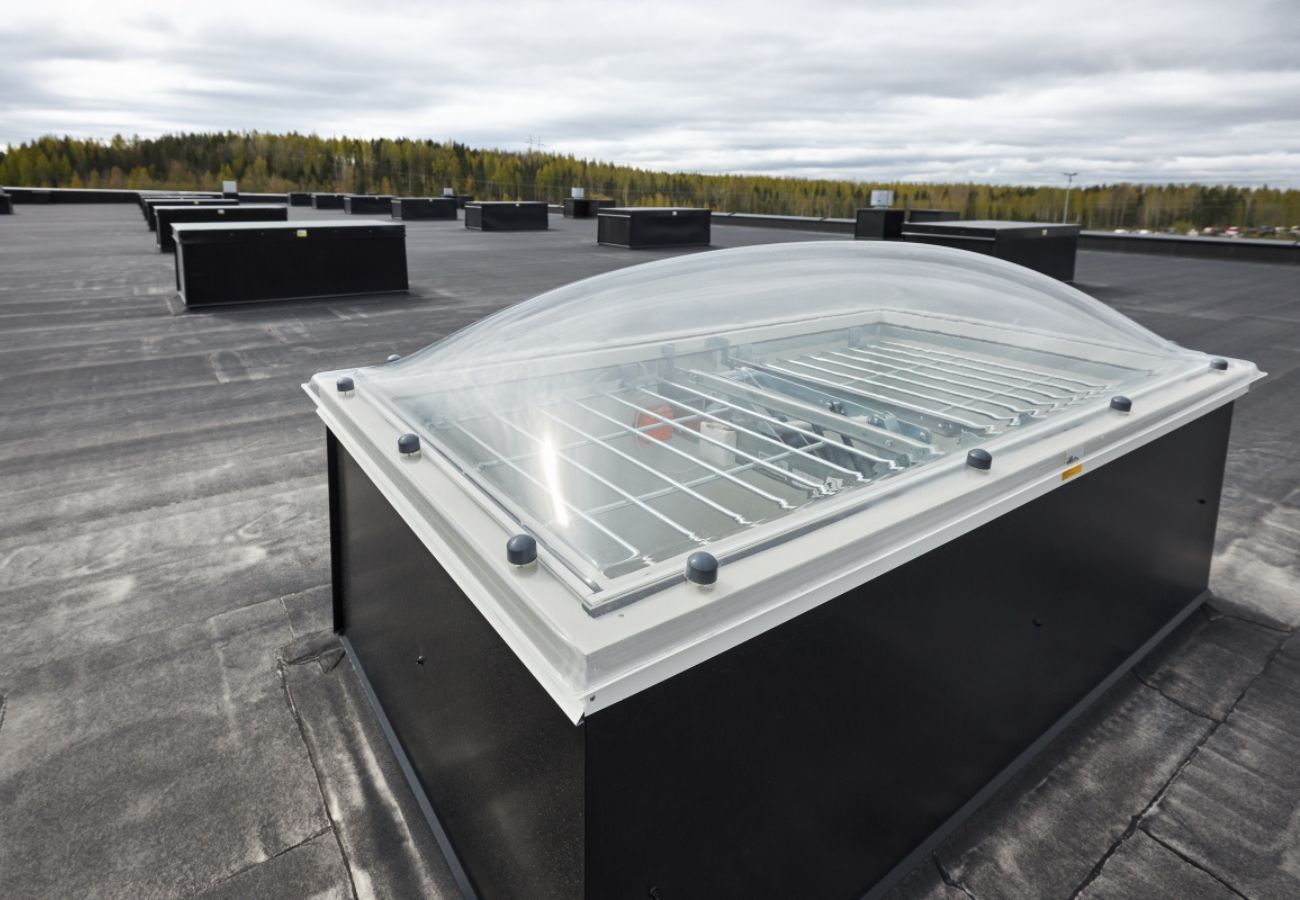

ORIVENT 01 on savunpoistokattovalokupu, joka soveltuu parhaimmillaan tasakatoille tai loiville katoille, porraskäytävät sekä julkinen rakentaminen. Kupumallilla voidaan edullisesti ja tehokkaasti hyödyntää katon kautta päivänvaloa kohteissa, joihin seinäikkunoilla ei voida järjestää luonnonvaloa.

Keskeiset ominaisuudet

• Saatavilla moottoritoimisena (m) ja kaasujousitoimisena (g)
• Soveltuu sekä savunpoistoon että päivittäistuuletukseen (moottoriavaajat)
• Testattu ja CE-merkitty EN 12101-2 standardin mukaisesti
• Rakenteen keskimääräinen lämmöneristävyys (U-arvo) 0,81 W/m2K kolminkertaisella kuvulla ja mineraalivillaeristeisellä puurunkoisella jalustalla
• Vaihtoehtoina paloluokat B300₃₀ ja B600₃₀
• Lumikuorma SL 500…750
• Tuulikuorma kiinniasennossa WL 1500
• Luotettavuus Re 50 kaasujousiavaajalla, Re 100 moottoriavaajalla
• Rw(C:Ctr) = 23 dB

Rakenne ja materiaalit

• Useita eri rakenne- ja materiaalivaihtoehtoja jalustalle
• Toimitus sisältää palonkestävän kytkentärasian
• Kattovalokupu akryylia (PMMA), vaihtoehtoisesti iskunkestävä polykarbonaatti (PC)
  • Sisäkuoret 2,5 – 3,0 mm ainevahvuudella
  • Ulkokuori 4,0 – 5,0 mm ainevahvuudella
  • Kattovalokupu CE-merkitty EN 1873 mukaisesti

Soveltuvuus

• Katon kaltevuus maks. 1:3, kaasujousiavaajalla 1:4
• Moottoriavaajat: kuivien ja lämmitettyjen tilojen kattorakenteet
• Kaasujousiavaajat: myös lämmittämättömien tilojen kattorakenteet
• Asennettavissa myös paikalla tehtyyn jalustaan (SARversio)
